Ring Proximity Sensor umumnya digunakan untuk mendeteksi benda kecil, seperti mur kecil, bola baja, pegas, paku keling, dan putusnya kawat, serta untuk penghitungan produk, deteksi keberadaan, dan aplikasi lainnya. Keakuratan pendeteksian objek bervariasi tergantung pada materialnya.

Output dari saklar kedekatan cincin umum dapat dibagi menjadi output NPN dan PNP. NPN berarti keluaran tingkat rendah (tegangan negatif), dan PNP berarti keluaran tingkat tinggi (tegangan positif). NO berarti biasanya terbuka, dan NC berarti biasanya tertutup.

Fitur Utama

1. Sensitivitas tinggi: mampu secara akurat melihat perubahan posisi fisik kecil.

2. Tidak ada keausan mekanis: Karena tidak melibatkan kontak fisik, tidak ada masalah keausan, dan biaya perawatan rendah.

3. Umur panjang: Karena strukturnya yang sederhana dan kurangnya bagian yang bergerak, masa pakainya relatif lama.

4. Mudah dipasang: Dapat dengan mudah dipasang di berbagai perangkat sesuai kebutuhan, dengan kemampuan beradaptasi yang kuat.

penerapan Sensor Jarak Cincin

- Otomatisasi industri: digunakan untuk penentuan posisi objek dan penghitungan pada jalur perakitan.

- Manufaktur mesin: Memantau posisi peralatan mesin atau apakah benda kerja berada pada tempatnya.

- Manufaktur otomotif: Memeriksa penempatan komponen yang benar di jalur perakitan.

- Pergudangan logistik: mengelola penyimpanan dan informasi lokasi barang selama transportasi.

- Peralatan rumah tangga: deteksi bukaan pintu pada peralatan seperti mesin cuci dan oven microwave.

Prinsip kerja dan karakteristik sensor jarak cincin

Prinsip kerja saklar kedekatan kapasitif annular didasarkan pada efek kapasitansi. Ketika tidak ada benda yang mendekat, nilai kapasitansi antara kedua elektroda tetap. Ketika benda konduktif memasuki rentang medan listrik pelat kapasitor, jarak efektif antar elektroda berubah, menyebabkan perubahan nilai kapasitansi. Perubahan ini akan dideteksi oleh sirkuit elektronik internal dan diubah menjadi keluaran sinyal saklar, mencapai deteksi dan pengendalian objek.

Pertanyaan Umum

T: Apa kelebihan sensor jarak cincin kapasitif?

A: 1. Stabilitas suhu yang baik

Nilai kapasitansi sensor kapasitif umumnya tidak bergantung pada bahan elektroda, sehingga menguntungkan untuk memilih bahan dengan koefisien suhu rendah. Namun, karena pembangkitan panasnya yang minimal, dampaknya kecil terhadap stabilitas. Sensor resistansi memiliki kerusakan tembaga, yang dapat dengan mudah menghasilkan panas dan menyebabkan nol penyimpangan.

2. Struktur sederhana

Sensor induktif memiliki struktur sederhana, mudah dibuat, dan menjamin akurasi tinggi. Mereka dapat dibuat sangat kompak untuk mencapai pengukuran khusus tertentu; Mampu bekerja di lingkungan yang keras seperti suhu tinggi, radiasi kuat, dan medan magnet kuat, mampu menahan perubahan suhu signifikan, tekanan tinggi, benturan tinggi, beban berlebih, dll; Alat ini dapat mengukur suhu ultra-tinggi dan perbedaan tekanan rendah, serta mengukur kerja magnet.

3. Respon dinamis yang baik

Sensor induktif memerlukan energi yang sangat sedikit karena daya tarik elektrostatis yang kecil antara pelat bermuatan, dan bagian yang dapat digerakkan dapat dibuat sangat kecil dan tipis, sehingga menghasilkan desain yang ringan. Oleh karena itu, frekuensi alaminya tinggi, waktu respons dinamisnya pendek, dan dapat beroperasi pada frekuensi beberapa megahertz, sehingga sangat cocok untuk pengukuran dinamis. Karena kehilangan dielektriknya yang rendah, ia dapat diberi daya pada frekuensi yang lebih tinggi, sehingga menghasilkan frekuensi pengoperasian sistem yang tinggi. Ini dapat digunakan untuk mengukur parameter yang bervariasi dengan cepat.

4. Dapat diukur tanpa-kontak dan memiliki sensitivitas tinggi

Pengukuran non-kontak terhadap getaran atau eksentrisitas poros berputar, jarak bebas radial bantalan bola kecil, dll. Bila pengukuran non-kontak digunakan, sensor jarak cincin kapasitif memiliki efek rata-rata, yang dapat mengurangi pengaruh kekasaran permukaan benda kerja dan faktor lain pada pengukuran.

Tag populer: sensor jarak cincin, produsen, pemasok, pabrik sensor jarak cincin Cina, Jenis transduser kapasitif kipe kipe 1200 c sensor kedekatan kapasitif untuk papan tulis Sensor Warna LED Sensor foto reflektif

Sensor jarak dering

Model

NPN TIDAK

GPC-D06TIDAK

GPC-D08TIDAK

GPC-D10NO

GPC-D12NO

GPC-D15NO

GPC-D08TIDAK

GPC-D10NO

GPC-D12NO

GPC-D15NO

GPC-D19TIDAK

GPC-D22NO

GPC-D25NO

GPC-D30NO

GPC-D35NO

GPC-D44NO

NPN NC

GPC-D06NC

GPC-D08NC

GPC-D10NC

GPC-D12NC

GPC-D15NC

GPC-D08NC

GPC-D10NC

GPC-D12NC

GPC-D15NC

GPC-D19NC

GPC-D22NC

GPC-D25NC

GPC-D30NC

GPC-D35NC

GPC-D44NC

PNP TIDAK

GPC-D06PO

GPC-D08PO

GPC-D10PO

GPC-D12PO

GPC-D15PO

GPC-D08PO

GPC-D10PO

GPC-D12PO

GPC-D15PO

GPC-D19PO

GPC-D22PO

GPC-D25PO

GPC-D30PO

GPC-D35PO

GPC-D44PO

PNPNC

GPC-D06PC

GPC-D08PC

GPC-D10PC

GPC-D12PC

GPC-D15PC

GPC-D08PC

GPC-D10PC

GPC-D12PC

GPC-D15PC

GPC-D19PC

GPC-D22PC

GPC-D25PC

GPC-D30PC

GPC-D35PC

GPC-D44PC

Bukaan deteksi

5mm

8mm

10mm

12mm

15mm

8mm

10mm

12mm

15mm

19mm

22mm

25mm

30mm

35mm

44mm

Objek deteksi minimum

1.2mm

1.5mm

2.5mm

3.5mm

1.5mm

2.5mm

3.5mm

5.5mm

6.5mm

9.5mm

11.5mm

13.5mm

15.5mm

Suhu lingkungan

Selama pengoperasian: -25-70 derajat (tidak ada pembekuan, tidak ada kondensasi)

Tampilan cahaya

Lampu indikator tindakan (merah)

Deteksi objek

Logam magnetik (logam non-magnetik memiliki jarak deteksi yang lebih pendek, silakan lihat katalog "Data karakteristik")

Penyesuaian sensitivitas

Potensiometer presisi multi-gulungan

Metode deteksi

Jatuh bebas atau hembusan udara

Pelebaran denyut nadi

Dibangun-dengan ekstensi pulsa tetap 150 mdtk

Waktu respons

0,5 ms di bawah

Tegangan suplai

Riak DC12~24V (P-P) kurang dari 10% (DC10~30V)

Kontrol keluaran

Arus beban kurang dari 200mA (tegangan konstan sisa kurang dari 1V)

Kebocoran arus

0,8mA Di Bawah

Sirkuit perlindungan

Sirkuit perlindungan lonjakan arus|perlindungan sirkuit pendek perlindungan polaritas terbalik

Tingkat perlindungan

IP67

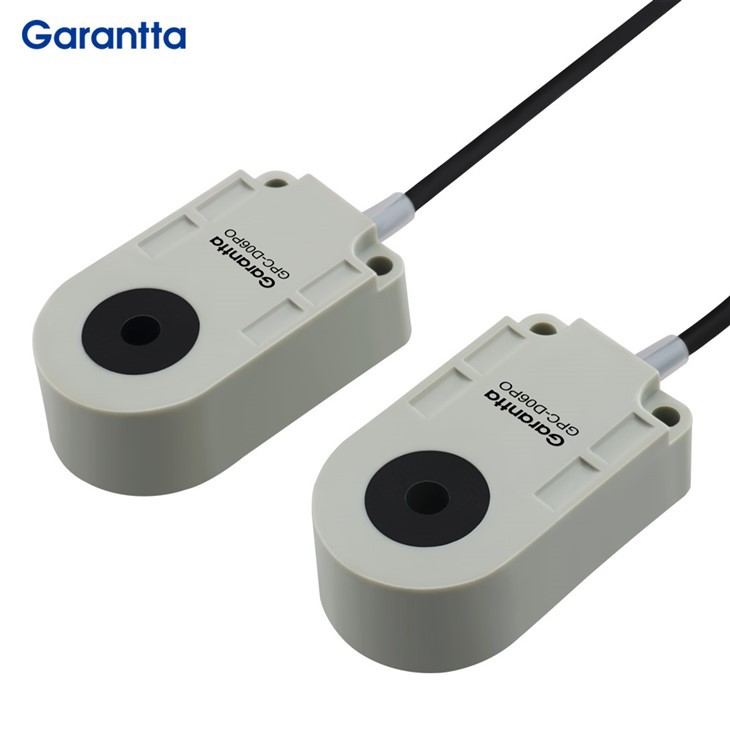

Ring proximity sensor 1
